Intercambiadores de calor tipo biflux.

Objetivo

Diseño térmico, hidráulico y mecánico de un intercambiador de calor “Biflux” (tipo bayoneta).

Se desarrollaron las siguientes tareas:

  • Diseño térmico e hidráulico
  • Selección de materiales
  • Diseño mecánico de las partes a presión basado en las condiciones de diseño.
  • Evaluación térmica y mecánica de los “rating cases”.
Enfoque

  • Diseño de proceso (térmico e hidráulico)
  • Diseño mecánico de las partes a presión.
Resultados y conclusiones

  • Diseño térmico e hidráulico (Hoja de procesamiento de datos TEMA)
  • Informe de cálculo mecánico.

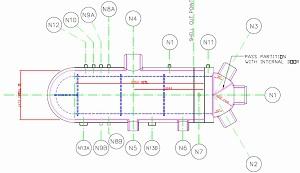

02-08-01
02-08-02

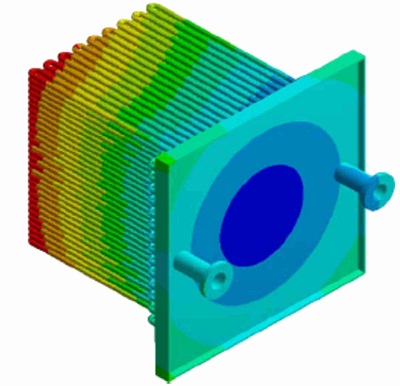

02-08-03

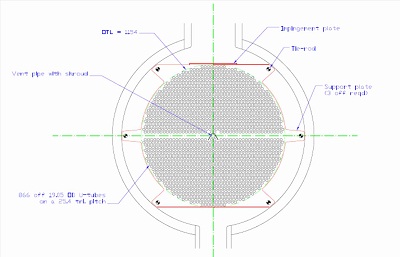

02-08-04
