WHB – waste heat boiler.

Objetivo

Validación de los diseños convencionales térmico y mecánico de dos calderas de calor residual (WHB) de una planta de desulfuración mediante Análisis por Elementos Finitos (FEA) para estudiar los efectos locales desde un punto de vista térmico y mecánico, considerando los requerimientos del proceso.

Las siguientes acciones se llevaron a cabo:

  • Definición del revestimiento refractario interno de los conductos para alcanzar los limites mínimo y máximo de temperatura de la pared para los casos de procesos de frio y calor.
  • Validación de los revestimientos de los tubos y casquillos (temperatura máxima de tubos y placas)

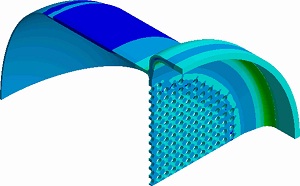

  • FEA de canales, aro forjado y placas.
  • FEA de subidas y bajantes.
Enfoque

  • Simulación térmica estática para determinar la temperatura másica de tubos y armadura, y los coeficientes de transferencia de calor.
  • FEA para determinar la distribución de temperatura dentro de las partes sólidas.
  • FEA para determinar el estrés de las partes bajo presión.
Resultados y conclusiones

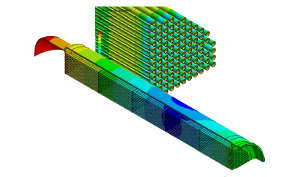

  • Revestimiento de tubos y conductos
  • Geometría del aro forjado
  • Grosor de placas
  • Análisis de estrés de subidas y bajantes
