Análisis de estanqueidad del Breechlock.

Objetivo

  • Determinar el comportamiento de las juntas y evaluar la aparición de fugas.
  • Determinar el par de apriete de los tornillos y la secuencia de ensamblado.
Análisis termico

  • Para evaluar la influencia de las dilataciones térmicas debidas los distintos materiales.
Análisis estáticos

  • Modelización de la juntas como material no lineal. Modelización no lineal de los contactos junta-metal
  • Consideración de los estados de carga y descarga de la junta
  • Evaluación de las presiones en la junta en condiciones de ensamblado y operación para predicción de fugas
Resultados y conclusiones

  • Detección de zonas en las juntas con presiones muy bajas o incluso con separaciónà posibles problemas de estanqueidad (coincidencia con los hechos reales acontecidos.
  • Las juntas elegidas no eran las correctas, se propusieron juntas adecuadas en función del ciclo de car-descarga.
  • El problema de fugas se detectó por la consideración de no linealidad de la junta y de los contactos, mediante la realización de un análisis convencional por formula este problema no se hubiera detectado .

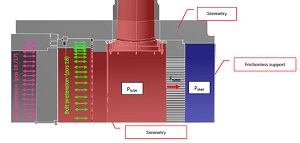

03-06-01

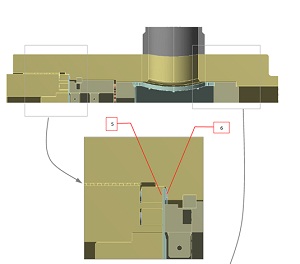

03-06-02

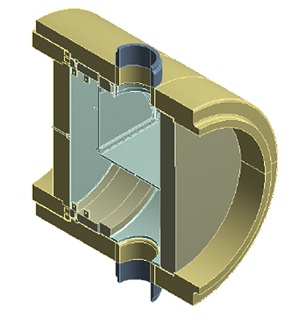

03-06-03
