Estudio de mejora de diseño de un aircooler.

Objetivo

Analizar mediante CFD  del ciclo de arranque de un Air Cooler

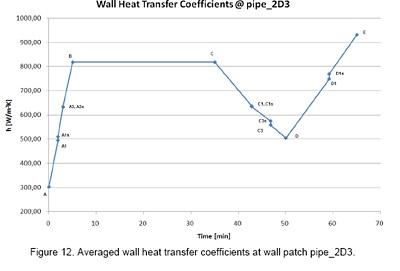

  • Obtención coeficientes de convección + radiación en el lado tubos en función del tiempo

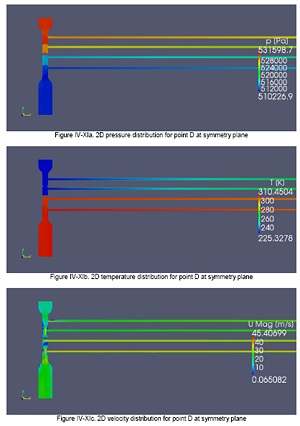

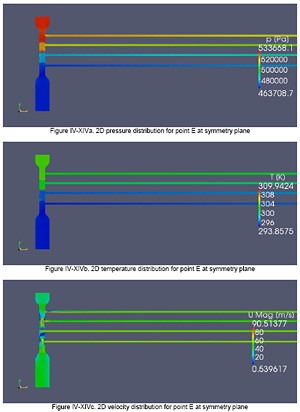

  • Obtención de temperaturas de bulbo en el lado tubos en función del tiempo
  • Obtención de velocidades de fluido en lado tubos en función del tiempo
  • Obtención  de distribuciones de presión en lado tubos en función del tiempo

Estos datos se aplicaron como condiciones de carga (inputs) en un posterior análisis térmico realizado para obtener las temperaturas del metal.



Resultados y conclusiones

03-04-01

  • Detección de zonas con fluido supersónico a la entrada
  • Detección caída de presión mayor que la permitida.



02-10-01
