Validación de envolvente ovalizada fuera de tolerancias de diseño.

Objetivo

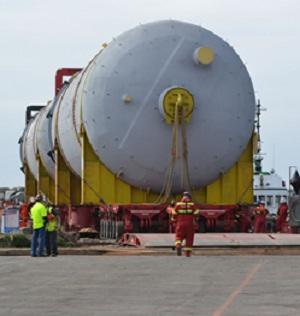

  • Análisis FEA realizado a la unidad fraccionadora de coquer ítem 652C-001 debido a la ovalización que presentaban algunas virolas y que se encontrabam fuera de las tolerancias
  • ASME VIII D.2 ed.2007
Análisis estático no lineal (plasticidad)

  • El análisis elasto-plastico
  • Consideración de redistribución de tensiones como resultado de las no linealidades
    • No linealidad de material (material elasto-plástico).
    • No linealidad geométrica (grandes deformaciones)
Resultados de análisis elastoplástico

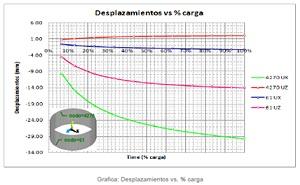

La evolución de los desplazamientos es gradual (no se producen cambios bruscos de pendiente de la curva)          no pandeos locales ni generalizados en la virola.
Conclusiones

  • Queda justificada la validación de la virola ovalizada fuera de tolerancias mediante la convergencia del análisis elastoplástico.
  • El análisis supone un gran ahorro para el cliente ya que justifica que no es necesario sustituir las virolas .
