Análisis de problemas de vibraciones en unidad de destilación.

Objetivo

Evaluar la influencia de la instalación de una nueva estructura para suportación de nuevos equipos sobre una estructura existente de un edificio de proceso de destilación de glicerina mediante la realización de un análisis dinámico.
Análisis modal. Frecuencias propias. Resonancia

Análisis modal para  obtener los rangos de frecuencias propias de la estructura, para posteriormente compararlos con las frecuencias de excitación de cada uno de los equipos instalados en el edificio de proceso.
Objetivo: Evitar que las frecuencias propias de la estructura coincidan con las frecuencias de funcionamiento de los equipos para evitar así la posibilidad de que se produzcan fenómenos de resonancia.
Resultados: Coincidencia entre frecuencias propias y frecuencias de excitación
Conclusiones: Evaluar fenómeno de resonancia  ⇒  Análisis harmónico

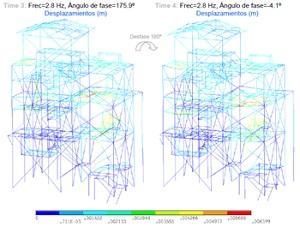

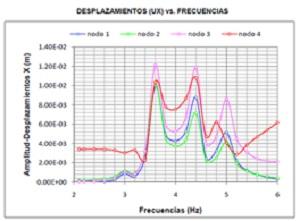

Análisis Harmónico

Se realizan varios análisis armónicos de la estructura considerando dos situaciones de trabajo:
  • Equipos completamente vacíos
  • Equipos completamente llenos.
Se consideran las cargas armónicas de  forma aislada.
Se pretenden determinar los estados tensionales y de deformación de la estructura dentro del rango de frecuencias de funcionamiento del equipo.
Limitación de desplazamientos máximos (CTE DB SE-A Acero)
