Línea de Biogás.

Objetivo

Simulación de la influencia del fallo en el bucle de control de la composición del metano en los equipos de una línea de biogás (eliminación de H2S, turbina de gas, antorcha y equipos relacionados).

Las siguientes tareas se llevaron a cabo:

  • Cálculo del caudal máximo y la composición del biogás bajo captación descontrolada.

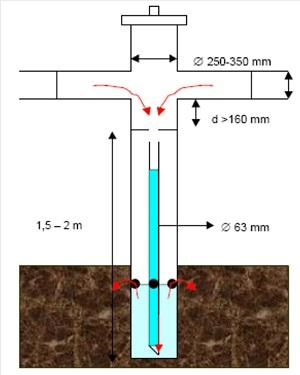

  • Simulación del efecto sobre las juntas hidráulicas de la línea de biogás (fuga de biogás a la atmósfera)

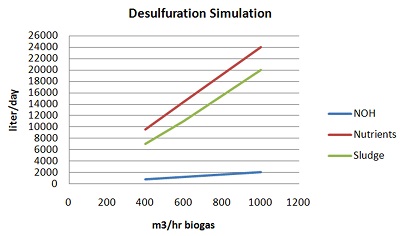

  • Simulación de la respuesta del sistema de eliminación del H2S bajo flujo máximo (máximo contenido de H2S en el flujo de salida)
  • Composición de los gases de combustión bajo nivel máximo de H2S
  • Punto de rocío de los componentes ácidos de los gases de combustión y riesgo de corrosión en puntos fríos
Enfoque

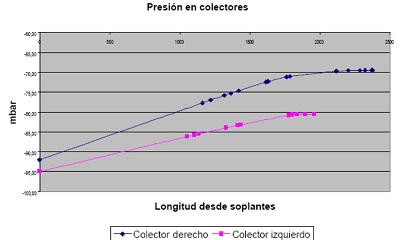

  • Simulación hidráulica de la red de tuberías de biogás
  • Simulación de proceso de los equipos (desulfurizador, turbina de gas, antorcha)
  • Estudio de emisiones y corrosión
Resultados y Conclusiones

  • Flujo y composición de emisiones
  • Puntos fríos a comprobar para prevenir la corrosión local
  • Rediseño de las líneas y puntos de drenaje
01-02-03-01
01-02-03-02
01-02-03-03
01-02-03-04
