El Análisis Pinch es una metodología de integración energética ampliamente utilizada para optimizar el uso de calor en procesos industriales. Desde su desarrollo inicial en la década de 1970 por Bodo Linnhoff, esta técnica ha evolucionado significativamente, convirtiéndose en un enfoque integral para la mejora de procesos, la gestión de recursos y la sostenibilidad.
A continuación, se describen sus fundamentos, herramientas principales, aplicaciones y avances científicos más recientes.
¿Qué es el Análisis Pinch?
El Análisis Pinch es una metodología basada en principios termodinámicos que tiene como objetivo minimizar el consumo de utilidades externas (como vapor, agua y combustibles) y los costos asociados al diseño y operación de intercambiadores de calor. Su fundamento radica en identificar el punto Pinch, definido como la brecha térmica mínima (ΔTmin) entre las corrientes calientes y frías de un proceso. Este punto establece las demandas mínimas de calentamiento y enfriamiento, permitiendo el diseño de redes óptimas de intercambiadores de calor. El análisis incluye dos herramientas clave:
- Curvas Compuestas: Representan gráficamente las corrientes calientes y frías en un diagrama temperatura versus carga térmica, permitiendo visualizar los excedentes y déficits de calor en el proceso.
- Tabla de Problemas (Problem Table): Método numérico que divide los intervalos de temperatura para calcular los balances de calor y estimar las utilidades mínimas mediante un enfoque de cascada térmica.
Establecimiento de Objetivos Energéticos

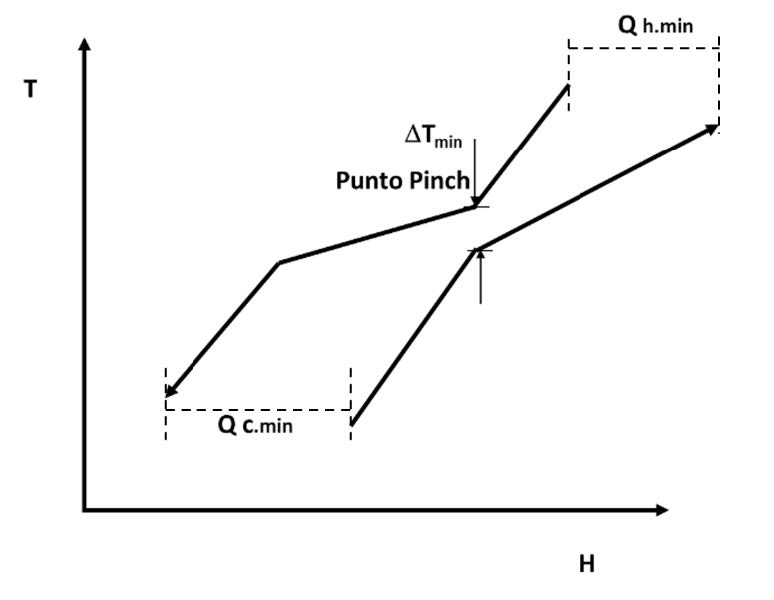

El primer paso en el Análisis Pinch es determinar las necesidades mínimas de energía del proceso. Las corrientes calientes (que deben enfriarse) y las corrientes frías (que requieren calentarse) se representan en un diagrama de temperatura-entalpía. El punto de mayor aproximación entre las curvas compuestas define el punto Pinch y divide el sistema en dos zonas:
Fuente: https://blogs.ugto.mx/rea/clase-digital-5-consumo-minimo-de-energia-en-un-proceso-industrial/
- Por encima del Pinch: Se requiere calor adicional.
- Por debajo del Pinch: Se genera un excedente de calor.
Este análisis permite establecer objetivos energéticos claros, optimizar el uso de servicios auxiliares y minimizar las emisiones contaminantes.
Herramienta Avanzada: La Gran Curva Compuesta
Fuente: https://blogs.ugto.mx/rea/clase-digital-13-seleccion-de-servicios-auxiliares/

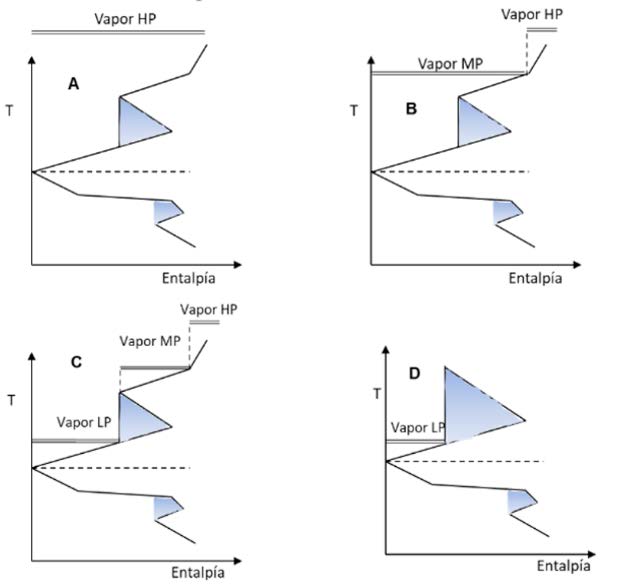

Para un análisis más detallado, se utiliza la gran curva compuesta, una herramienta que considera los balances de calor entre intervalos de temperatura, identificando:
- La cantidad total de energía requerida.
- Los niveles de temperatura en los que se necesita energía.
- Oportunidades para aprovechar el calor excedente mediante cascadas térmicas internas.
La gran curva compuesta también optimiza la cantidad y calidad de los servicios energéticos, asegurando una transferencia eficiente del calor con un gradiente mínimo de ΔTmin.
Diseño de Redes de Intercambiadores de Calor (HEN)
Fuente: https://blogs.ugto.mx/rea/clase-digital-7-diseno-de-redes-de-recuperacion-de-calor/

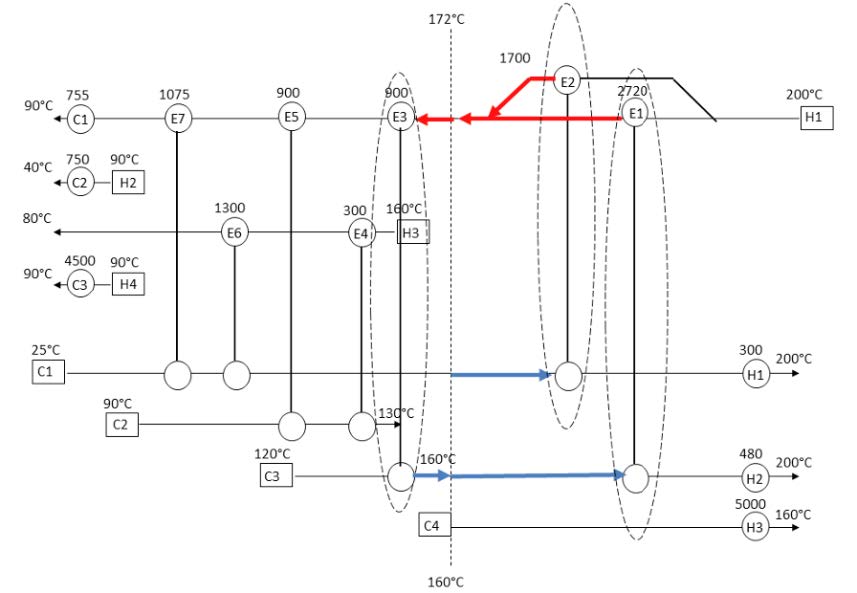

El diseño de redes de intercambiadores de calor (HEN) es el núcleo de la metodología Pinch. Estas redes maximizan la recuperación de calor entre las corrientes del proceso, reduciendo la necesidad de servicios externos como vapor o agua de enfriamiento. Las reglas fundamentales para el diseño son:
- No enfriar con servicios por encima del Pinch.
- No calentar con servicios por debajo del Pinch.
- No transferir calor entre corrientes separadas por el Pinch.
Estas reglas aseguran un sistema térmicamente eficiente y reducen significativamente los costos de operación y capital.
Modificación de Procesos: El Principio de Más-Menos
El principio de más-menos describe cómo los cambios en la energía y la masa de un proceso afectan su eficiencia energética:

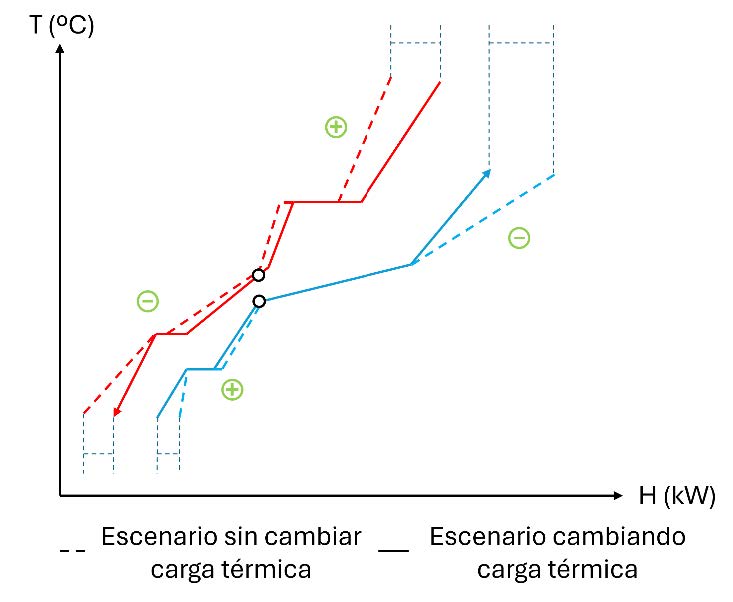

- Por encima del Pinch: Aumentar la carga térmica de las corrientes calientes o reducir la de las frías disminuye la necesidad de servicios de calentamiento.
- Por debajo del Pinch: Reducir la carga térmica de las corrientes calientes o aumentar la de las frías reduce la necesidad de servicios de enfriamiento.
Además, ajustar las temperaturas de las corrientes puede mejorar la eficiencia global del proceso, facilitando el manejo térmico y reduciendo los objetivos energéticos.
Aplicaciones y Beneficios
La metodología Pinch se ha aplicado exitosamente en sectores industriales como refinerías, petroquímicas, siderurgia, plantas de destilación, papeleras y cerveceras. Sus beneficios incluyen:
- Reducción del consumo energético: Gracias a la integración térmica y la minimización de servicios auxiliares.
- Disminución de costos: Operativos, de capital y de emisiones contaminantes.
- Flexibilidad en el diseño: Aplicable tanto a plantas nuevas como a la mejora de instalaciones existentes.
- Sostenibilidad ambiental: Reducción de gases de efecto invernadero y optimización del uso de recursos como agua y energía.
Perspectivas Futuras
La metodología Pinch seguirá desempeñando un papel crucial en la transición hacia procesos industriales más sostenibles. Las áreas de desarrollo futuro incluyen:
- Integración de energías renovables, como solar y eólica, en procesos industriales.
- Digitalización y automatización mediante inteligencia artificial para mejorar el diseño y la operación.
- Incorporación de principios de economía circular para cerrar ciclos de materiales y energía, reduciendo residuos y emisiones.
Avances Científicos y Estado del Arte en el Análisis Pinch
La metodología Pinch ha evolucionado de ser una herramienta enfocada únicamente en la optimización energética hacia un enfoque integral que promueve la sostenibilidad industrial. Este avance ha permitido su aplicación en múltiples áreas clave, abordando desafíos ambientales, económicos y operativos a través de soluciones innovadoras y flexibles.
En el ámbito de las huellas ambientales, el Análisis Pinch ha incorporado herramientas como el Análisis de Pinch de Emisiones de Carbono (CEPA), que permite evaluar y reducir el impacto asociado a las huellas de carbono, agua y otros indicadores ambientales. Estas innovaciones son esenciales para cumplir con estándares ambientales internacionales y mitigar los efectos del comercio global en la sostenibilidad industrial. Adicionalmente, la metodología incluye el análisis del nexo agua-energía, optimizando el uso simultáneo de estos recursos en procesos industriales, lo que resulta crucial ante la creciente escasez de agua y las demandas energéticas.
En cuanto a las energías renovables y biocombustibles, la metodología ha integrado tecnologías como la gasificación supercrítica, la producción híbrida de energía y los sistemas de almacenamiento hidroeléctrico. Estas soluciones no solo han incrementado la eficiencia energética, sino que también han reducido las emisiones asociadas a procesos industriales. La optimización de cadenas de suministro de biomasa es otro avance significativo, permitiendo maximizar el aprovechamiento de recursos y garantizar la sostenibilidad a nivel regional. Herramientas de planificación como RegiOpt han facilitado el diseño de redes energéticas sostenibles adaptadas a condiciones locales, mejorando la toma de decisiones a nivel regional e industrial. Además, la integración de sistemas aislados y producción combinada de etanol de primera y segunda generación ha demostrado ser una solución efectiva para regiones con acceso limitado a recursos convencionales.
Con estas innovaciones, el Análisis Pinch no solo aborda la eficiencia energética, sino que también integra tecnologías avanzadas y herramientas de planificación, consolidándose como una metodología fundamental para la transición hacia procesos industriales más sostenibles.
Conclusión
El Análisis Pinch ha trascendido su enfoque inicial en la optimización energética, convirtiéndose en una herramienta integral para la gestión de recursos y la sostenibilidad en la ingeniería de procesos. Desde la reducción de costos y emisiones hasta la integración de tecnologías emergentes, esta metodología se mantiene como un pilar fundamental en el desarrollo de soluciones industriales más eficientes y responsables con el medio ambiente. Con la constante innovación y adaptación a las necesidades cambiantes, la metodología Pinch continuará liderando el camino hacia un futuro industrial más sostenible.
